USR-DR132 / DR134
Servidor serie a Ethernet ultracompacto
Conversor serie a Ethernet para riel DIN del tamaño de un lápiz labial. Lleva un puerto RS232 (DR132) o RS485 (DR134) a la red de forma transparente y suma gateway Modbus, MQTT y edge computing liviano.
DR132: RS232 · DR134: RS485
USR-DR132 / DR134: equipos serie en la red, sin ocupar lugar
RS232 o RS485 a Ethernet 10/100 en formato riel DIN ultracompacto
Pensado para tableros donde no sobra espacio: conecta un medidor, variador o PLC con puerto serie a la red Ethernet y lo hace accesible desde un SCADA o una PC como si estuviera al lado.
Además de la transmisión transparente, convierte Modbus RTU a TCP, publica datos en JSON por MQTT y puede leer hasta 25 puntos por su cuenta. Se configura por página web, utilidad de PC o comandos AT.
- Alimentación amplia5–24 VDC, conector push-in
- Modos de trabajoTCP/UDP cliente y servidor, HTTP
- Hasta 16 clientesEn modo TCP Server
- Grado industrial−40 a 85 °C
Versiones
Versiones del USR-DR132 / DR134
El mismo equipo se ofrece con distintas opciones de conectividad. Elegí la que mejor se adapte a la instalación.
| Modelo | Conectividad / diferencia | Disponibilidad |
|---|---|---|
| USR-DR132 Esta página | 1 × RS232 a Ethernet (misma página) | Disponible |
| USR-DR134 Esta página | 1 × RS485 a Ethernet (misma página) | Disponible |
Aplicaciones
Dónde se usa
Medidores de energía
Lectura de medidores y analizadores Modbus RTU desde la red, sin cambiar el equipo instalado.
Integración de PLC
Acceso remoto a PLC y variadores con puerto serie para monitoreo y mantenimiento.
Modernización de tableros
Suma conectividad a equipos existentes ocupando un mínimo de riel DIN.
Galería

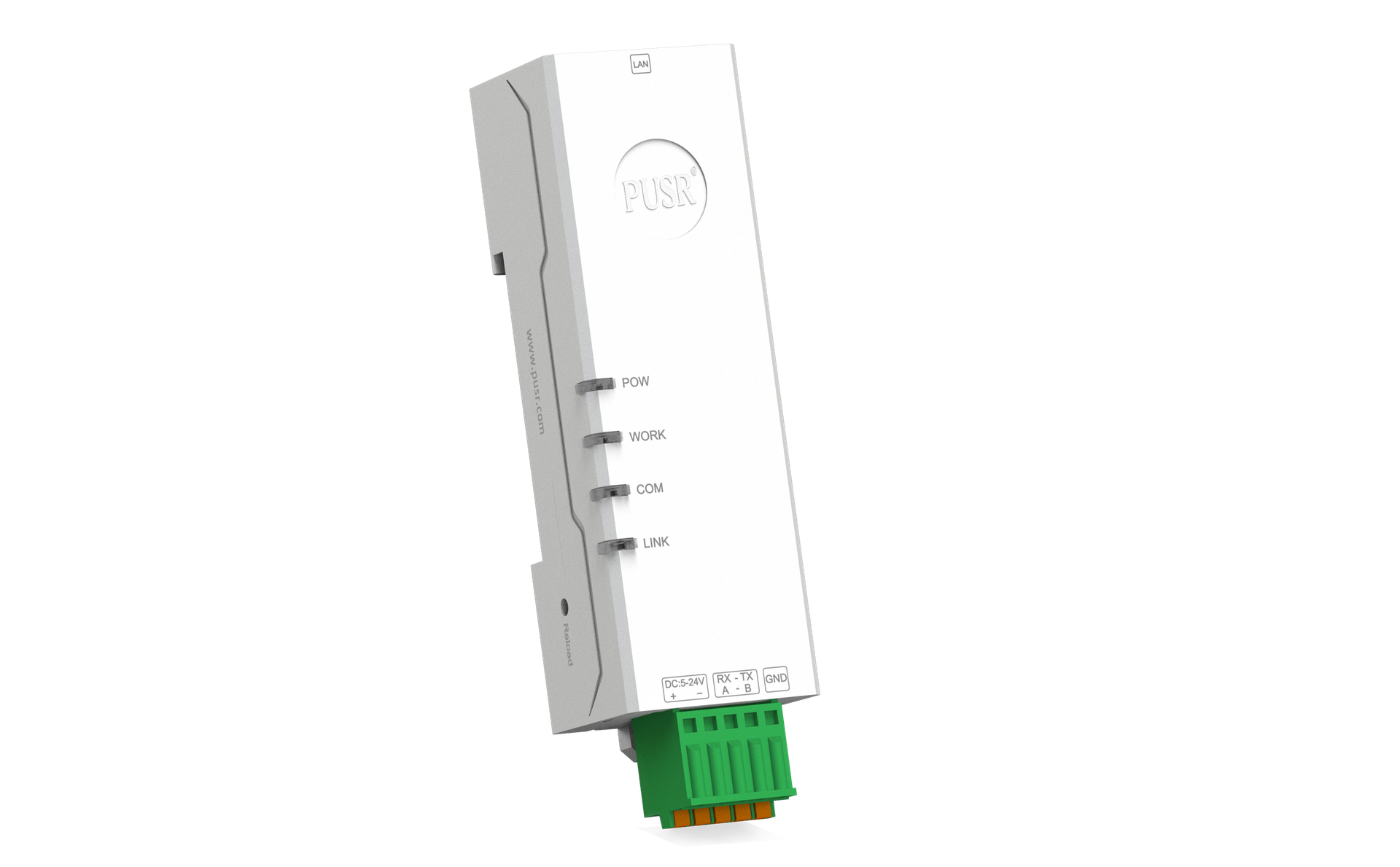

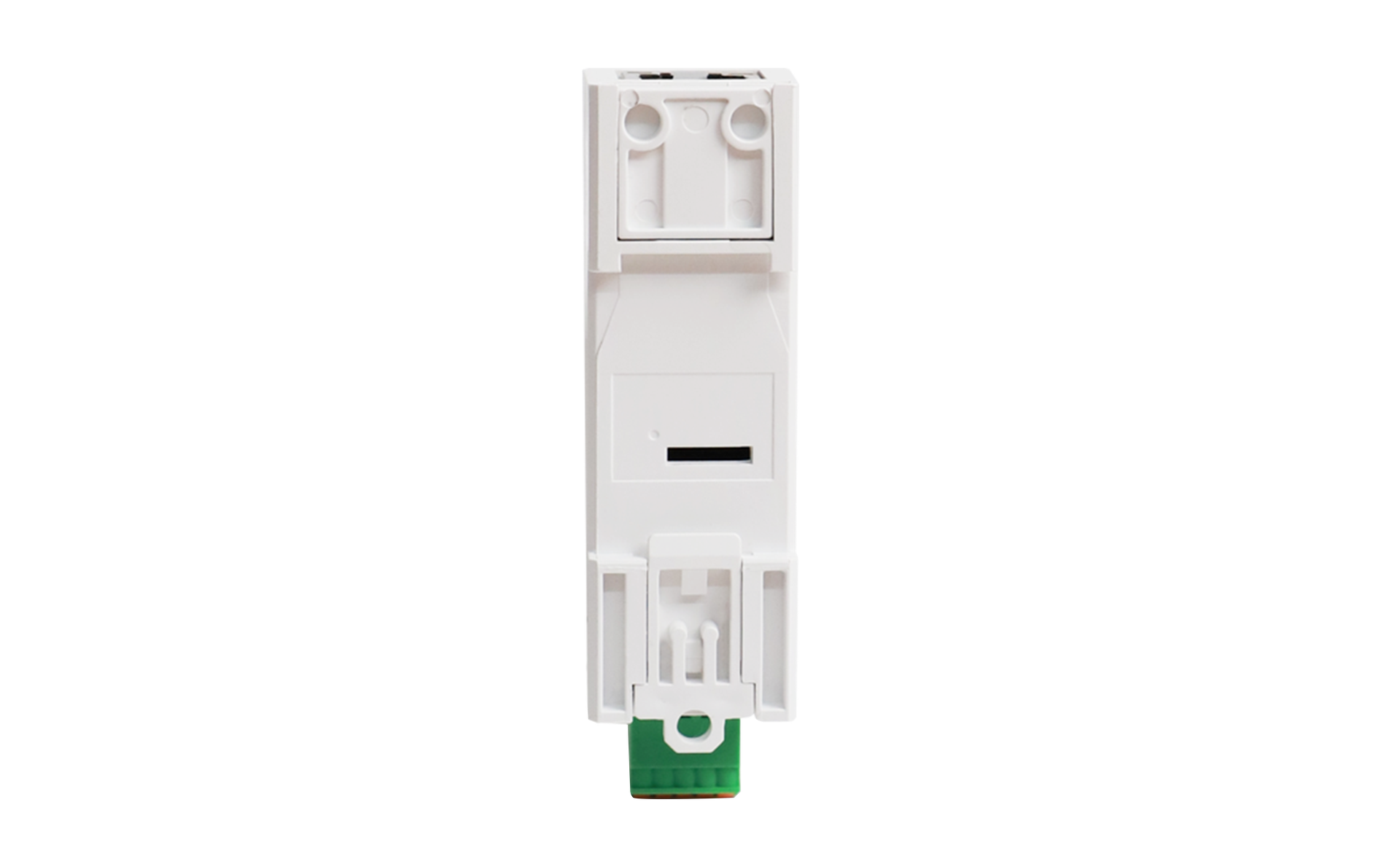

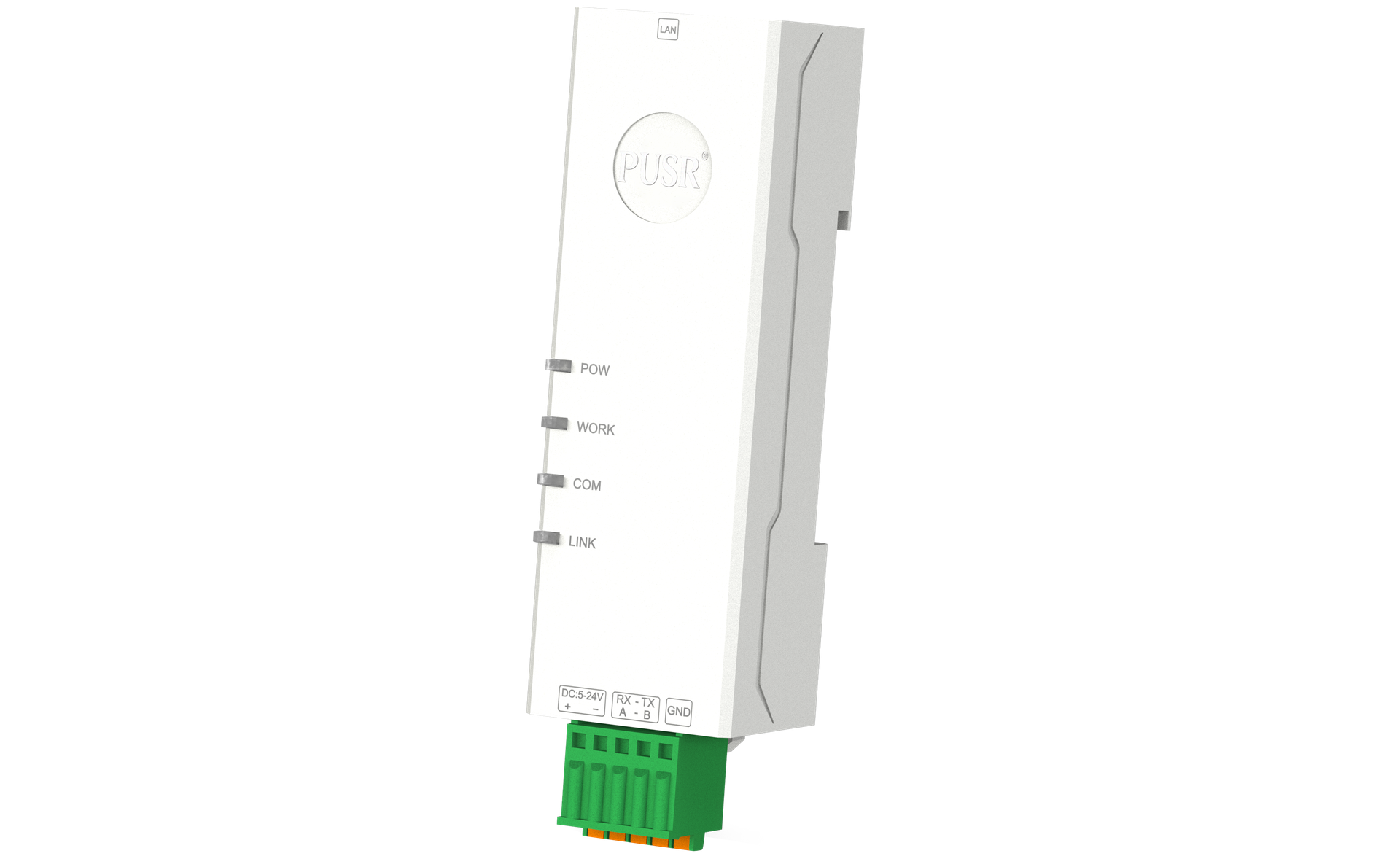

Imágenes del producto
Especificaciones
USR-DR132 / DR134 – Ficha técnica
| Parámetro | Valor |
|---|---|
| Alimentación | |
| Entrada | 5–24 VDC, conector push-in |
| Consumo | 97 mA @5 V |
| Interfaces | |
| Ethernet | 1 × RJ45 10/100 Mbps, auto MDI/MDIX |
| Puerto serie | DR132: 1 × RS232 · DR134: 1 × RS485 |
| Baud rate | 600 – 230.4K bps |
| Formato | Datos 7/8 · stop 1/2 · paridad None/Odd/Even/Mark/Space |
| Indicadores / botón | POW, WORK, COM, LINK · reload a fábrica |
| Software | |
| Protocolos | TCP, UDP, HTTP, IPv4, ICMP, DHCP, ARP · DNS configurable |
| Modos de trabajo | TCP Client/Server, UDP Client/Server, HTTP Client |
| MQTT | Estándar, hasta 4 tópicos de publicación/suscripción |
| Gateway Modbus | Modbus RTU/TCP, polling, Modbus RTU a JSON |
| Edge computing | Liviano, hasta 25 puntos de datos |
| TCP Server | Hasta 16 clientes |
| Configuración | Comandos AT, página web, utilidad de PC |
| Físico | |
| Dimensiones | 74 × 24 × 22 mm |
| Montaje | Riel DIN 35 mm o agujero de fijación |
| Temperatura | Operación −40 a 85 °C · almacenamiento −40 a 105 °C |
| Humedad | 5–95 % RH sin condensación |
| EMC | ESD, EFT y surge nivel 2 (IEC 61000-4) |
Especificaciones según el fabricante. Indicá al cotizar si necesitás la versión RS232 (DR132) o RS485 (DR134).
