USR-H5100E
HMI industrial 10.1" con Ethernet y doble puerto serie
Pantalla táctil de 10.1" para paneles de operación grandes o supervisión en tablero. Mantiene Ethernet, dos puertos serie, procesador de 64 bits a 1 GHz y frente IP65 de la serie H5.
Serie H5: Ethernet + 2 puertos serie
USR-H5100E: pantalla grande para supervisión
10.1" táctil, Ethernet, RS232/RS485/RS422 + RS485
Su pantalla de 10.1" permite mostrar sinópticos completos, varias variables a la vez o instrucciones de trabajo junto a la línea.
Comparte con la serie H5 la conectividad Ethernet, los dos puertos serie, la programación con USR HMI ToolsPro y el frente IP65.
- Pantalla10.1" · 1024×600 · táctil resistiva
- ComunicaciónEthernet + RS232/485/422 + RS485
- Carga de proyectoUSB-C, SD o pendrive
- ProtecciónFrente IP65 · surge ±3 kV

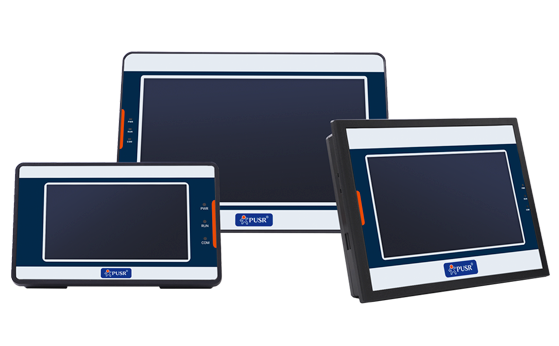

Versiones
Versiones del USR-H5100E
El mismo equipo se ofrece con distintas opciones de conectividad. Elegí la que mejor se adapte a la instalación.
| Modelo | Conectividad / diferencia | Disponibilidad |
|---|---|---|
| USR-H5043E | 4.3" · 480×272 · Ethernet + 1 puerto serie | Disponible |
| USR-H5070E | 7" · 800×480 · Ethernet + 2 puertos serie | Disponible |
| USR-H5100E Esta página | 10.1" · 1024×600 · Ethernet + 2 puertos serie | Disponible |
Aplicaciones
Dónde se usa
Supervisión de línea
Sinópticos de proceso con varias máquinas o equipos en una sola pantalla.
Instrucciones de trabajo
Pantalla junto al puesto para mostrar procedimientos y estados de producción.
Centros de control
Visualización local de sistemas de bombeo, energía o climatización.

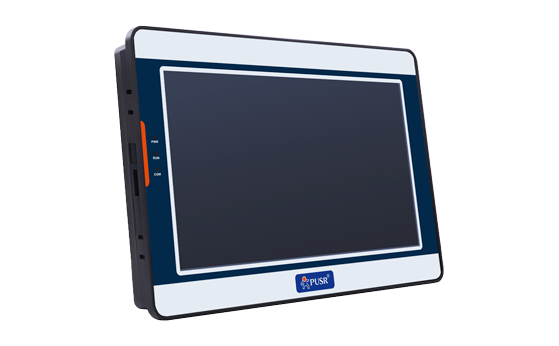

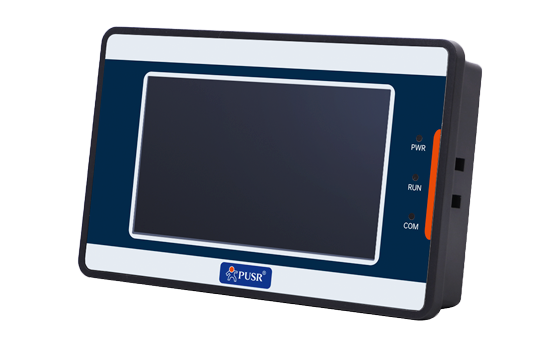

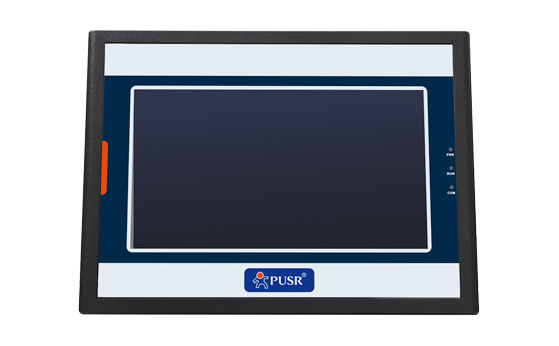

Galería
Imágenes del producto
Especificaciones
USR-H5100E – Ficha técnica
| Parámetro | Valor |
|---|---|
| Pantalla | |
| Tamaño / resolución | 10.1" TFT · 1024×600 |
| Colores / brillo | 16.7 millones · 250 cd/m² |
| Retroiluminación | LED regulable · vida útil 20.000 h |
| Táctil | Resistiva de 4 hilos industrial · dureza 4H |
| Hardware | |
| Procesador | 64 bits · 1 GHz |
| Memoria | 128 MB SPI NOR Flash + 32 MB DDR |
| Ethernet | Sí |
| Puertos serie | Serie 1: RS232/RS485/RS422 · Serie 2: RS485 |
| USB | 1 × USB 2.0 device (tipo C, actualización) + 1 × USB 2.0 host (pendrive) |
| Buzzer | Sí |
| Software | |
| Programación | USR HMI ToolsPro |
| Carga de proyecto | USB, tarjeta SD o pendrive |
| Alimentación | |
| Entrada | DC 19–30 V |
| Potencia | 3.5 W |
| Protección | Surge ±3 kV · admite cortes < 5 ms |
| Físico | |
| Dimensiones | 267 × 180 × 34 mm |
| Calado | 257 × 170 mm |
| Peso | 775.5 g |
| Carcasa | ABS + PC, negra |
| Frente | IP65 |
| Ambiente | |
| Temperatura de operación | −10 a 50 °C |
| Temperatura de almacenamiento | −30 a 70 °C |
| Humedad | 10–90 % RH sin condensación |
| Vibración | 10–25 Hz · 2G · 30 min en X, Y, Z |
| Refrigeración | Natural |
Datos oficiales de usr.cn (USR IoT).
Productos relacionados
Se complementa con
USR-H5070EHMI 7" Ethernet + 2 serieVer producto ›USR-H5043EHMI 4.3" Ethernet + serieVer producto ›

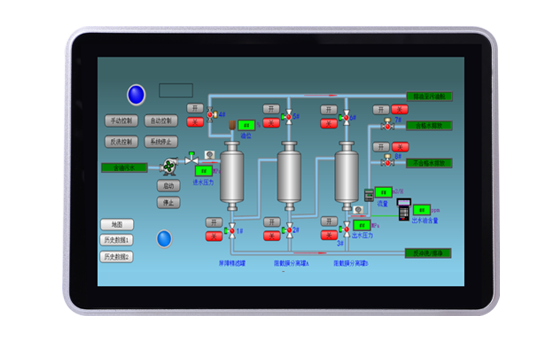

USR-SH800-EWPanel PC industrial 10.1"Ver producto ›
