USR-M100

Edge gateway con E/S remotas

Gateway de borde compacto que combina comunicación serie, entradas y salidas en un solo equipo para riel DIN. Lee equipos Modbus, ejecuta lógica local y envía los datos a la nube por MQTT o HTTP.

Versión ETH: salida a Internet por Ethernet

Pedir cotización Datasheet

E/S integradas2 DI · 2 relés · 2 AI 4–20 mA

Modbus maestroHasta 128 puntos

MQTT16 tópicos de publicación y suscripción

ExpandibleMódulos IO de PUSR

Inicio › Productos › Edge Gateways › USR-M100

USR-M100: datos y control en un gateway compacto

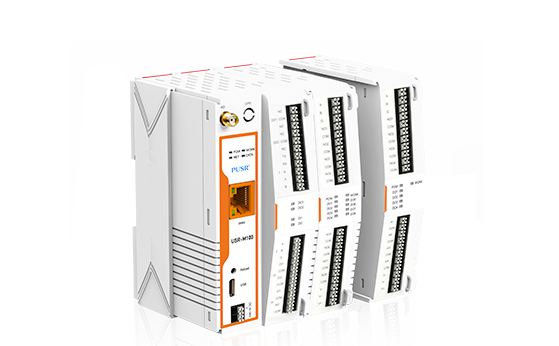

Dos puertos serie, E/S propias y expansión con módulos IO

El M100 reúne en un equipo de riel DIN dos puertos serie (RS232/485 y RS485), dos entradas digitales, dos salidas a relé de 10 A y dos entradas analógicas de 4–20 mA. Si hacen falta más señales, se suman los módulos IO4040, IO0440 o IO0080.

Funciona como maestro Modbus RTU, ejecuta reglas locales (un punto o una entrada pueden accionar una salida) y publica los datos en AWS IoT, Alibaba Cloud, ThingsBoard o PUSR Cloud.

Puertos serie1 × RS232/485 + 1 × RS485
Control localEventos que accionan las salidas
NubesAWS IoT, ThingsBoard, PUSR Cloud
ProtecciónESD, surge y EFT nivel 3

Versiones

Versiones del USR-M100

El mismo equipo se ofrece con distintas opciones de conectividad. Elegí la que mejor se adapte a la instalación.

Modelo	Conectividad / diferencia	Disponibilidad
USR-M100-ETH Esta página	Ethernet	Disponible
USR-M100-GL	Ethernet + 4G LTE global	A pedido
USR-M100-HMETH	Ethernet + ranura para tarjeta SD	A pedido
USR-M100-HMGL	4G LTE + ranura para tarjeta SD	A pedido
USR-M100-EAU	Ethernet + 4G (bandas EU/AU)	A pedido

Aplicaciones

Dónde se usa

Telemetría de tableros

Lectura de medidores y analizadores Modbus con reporte periódico a la nube.

Control remoto de cargas

Encendido de bombas, motores o iluminación desde la plataforma o por reglas locales.

Monitoreo de procesos

Captura de señales 4–20 mA de transmisores de presión, nivel o temperatura.

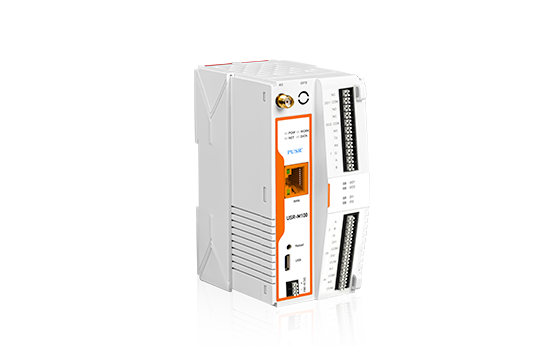

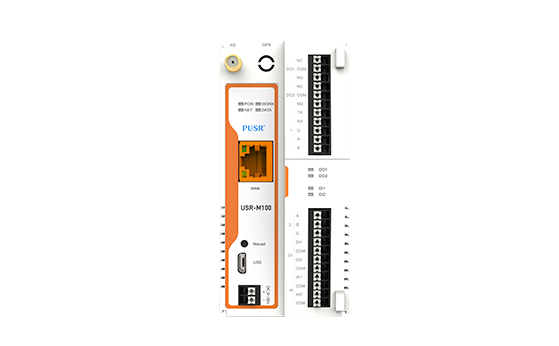

Galería

Imágenes del producto

Especificaciones

USR-M100 – Ficha técnica

Parámetro	Valor
Alimentación
Entrada	9–36 VDC, protección contra inversión y surge
Consumo	Reposo < 2.4 W · máximo < 4.8 W
Puertos serie
Cantidad	1 × RS232/485 + 1 × RS485 (bornera)
Baud rate	600–230400 bps
Formato	Datos 7/8 · stop 1/2 · paridad None/Even/Odd/Mark/Space
Entradas y salidas
DI	2 optoaisladas (0–2 V bajo, 9–36 V alto)
DO	2 relés · DC 10 A/28 V · AC 10 A/277 V (NA), 5 A/250 V (NC)
AI	2 entradas 4–20 mA
Expansión	USR-IO4040, USR-IO0440, USR-IO0080
Red
Ethernet	1 × WAN 10/100 Mbps
Celular	Solo en versiones GL / HMGL / EAU (LTE con bandas globales)
Software
Protocolos	TCP, UDP, DHCP, DNS, HTTPS, MQTT, SNMP, Telnet, NTP, SSL · WebSocket
MQTT	16 tópicos de suscripción y 16 de publicación
Modbus RTU maestro	Funciones 01/02/03/04 · 128 puntos · formatos de 8 a 64 bits
Plataformas	AWS IoT, Alibaba Cloud, ThingsBoard, PUSR Cloud
Configuración	Utilidad Windows y consola web
Físico y ambiente
Dimensiones	79.6 × 58 × 110 mm
Montaje	Riel DIN o pared
Protección	IP30 · ESD, surge y EFT nivel 3
Temperatura	−25 a 75 °C
Homologaciones	CE/RED, RoHS, FCC, ANATEL, WEEE
