USR-LG206-H
Conversor RS232/RS485 a LoRa
Módem LoRa sub-GHz que lleva un puerto RS232 o RS485 a una red inalámbrica de largo alcance. Funciona punto a punto, punto a multipunto o como nodo del gateway LG210, con alcance de hasta 6 km.
Versión H: punto a punto, multipunto y a gateway
USR-LG206-H: comunicación serie sin cables a kilómetros
Chip SX1262, carcasa metálica y protecciones EMC industriales
El LG206-H reemplaza el cableado serie entre equipos alejados. Se usa de a pares para un enlace transparente, en grupo para una red multipunto o como nodo de un gateway LG210 que sube los datos a la nube.
Admite redes con repetidores y muestra la calidad de señal, lo que facilita la puesta en marcha. Con el LG210 suma Modbus personalizado y adquisición en el borde.
- RadioSemtech SX1262 · hasta 22 dBm
- AlcanceHasta 6 km en campo abierto
- InterfacesRS485 bornera · RS232 DB9
- RobustezCarcasa metálica · ESD nivel 4
Versiones
Versiones del USR-LG206-H
El mismo equipo se ofrece con distintas opciones de conectividad. Elegí la que mejor se adapte a la instalación.
| Modelo | Conectividad / diferencia | Disponibilidad |
|---|---|---|
| USR-LG206-H Esta página | Punto a punto, multipunto y conexión al gateway LG210 | Disponible |
| USR-LG206-P | Punto a punto (versión anterior) | A pedido |
Aplicaciones
Dónde se usa
Pozos y cisternas
Envío de nivel y estado de bombas desde puntos alejados hasta la sala de control.
Reemplazo de cableado serie
Enlace transparente entre un PLC y equipos RS485 en otro edificio o sector.
Redes LoRa con gateway
Nodos que reportan al LG210 para centralizar datos de un predio completo.

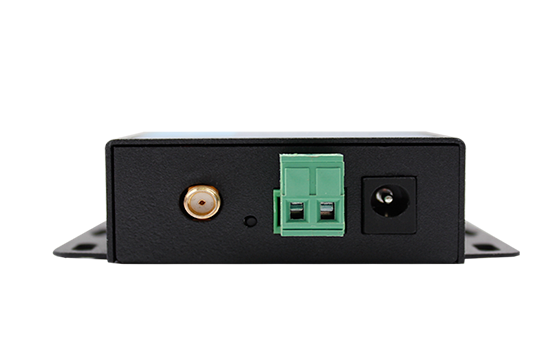

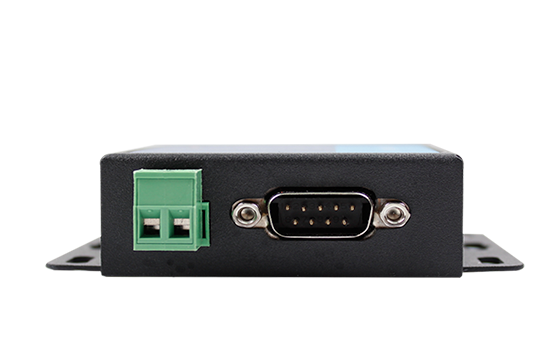

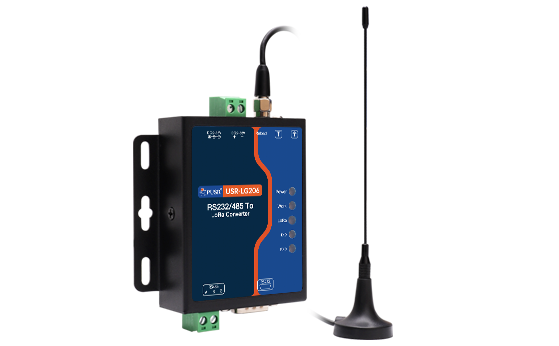

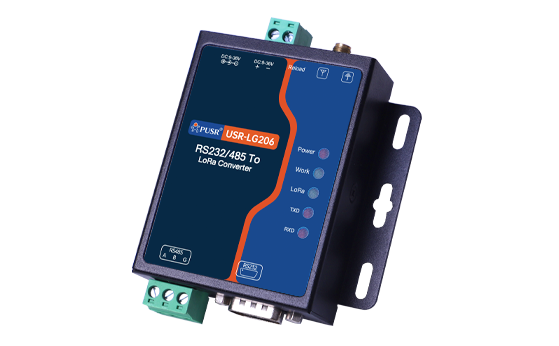

Galería
Imágenes del producto
Especificaciones
USR-LG206-H – Ficha técnica
| Parámetro | Valor |
|---|---|
| Alimentación | |
| Entrada | DC 9–36 V, protección contra inversión y surge |
| Consumo | Trabajando 44.3 mA @12 V · reposo 10.4 mA @12 V |
| Puerto serie | |
| Interfaz | 1 × RS485 (bornera 2 pines 5.08) o RS232 (DB9 macho) |
| Baud rate | 1200–230400 bps (115200 por defecto) |
| Formato | Datos 7/8 · stop 1/2 · paridad None/Odd/Even |
| Radio LoRa | |
| Chip | Semtech SX1262 |
| Frecuencia | 860–930 MHz (punto a punto: 803–930 MHz) |
| Potencia | 10–22 dBm (22 dBm por defecto) |
| Sensibilidad | −148 dBm @0.268 kbps |
| Alcance | Hasta 6 km (campo abierto, 22 dBm, antena 3 dBi, altura > 2 m) |
| Antena | SMA hembra |
| Software | |
| Comunicación | Punto a punto, punto a multipunto, punto a gateway |
| Configuración | Utilidad de configuración, comandos AT |
| Físico y ambiente | |
| Carcasa | Metálica, IP30 |
| Dimensiones | 102.2 × 86 × 25 mm (sin borneras) |
| Montaje | Pared |
| EMC | Surge nivel 3 · ESD nivel 4 · EFT nivel 3 |
| Temperatura | −40 a +85 °C |
| Homologaciones | CE/RED, RoHS |
Especificaciones según el fabricante. Se usa en pares para enlaces punto a punto.
