USR-N520-H7

Servidor serie seguro de 2 puertos

Servidor serie de 2 puertos que lleva dos equipos RS232/RS485 a una red TCP/IP con comunicación bidireccional. Incluye gateway Modbus, WebSocket, cliente HTTP y protecciones industriales de alto nivel.

Versión H7: 2 puertos RS232/RS485/RS422

Pedir cotización Datasheet

2 puertosRS232 / RS485

ModbusGateway integrado

ProtecciónESD nivel 4

MontajePanel con orejas

Inicio › Productos › Servidores serie › USR-N520-H7

USR-N520-H7: dos equipos serie, una sola conexión de red

Gateway Modbus, WebSocket y caché dinámica de paquetes

Con dos puertos serie independientes, permite integrar en la red dos equipos distintos o dos líneas RS485 desde un único servidor. Cada puerto acepta RS232 o RS485.

Tiene gateway Modbus, WebSocket, cliente HTTP y broadcast UDP, con una caché de paquetes que se adapta al tamaño de los mensajes. Las protecciones ESD, surge y EFT lo preparan para ambientes industriales exigentes.

Caché dinámicaHasta 14.6 KB por puerto
Caché Ethernet48 KB
Control de flujoRTS/CTS y XON/XOFF
Rango térmico−40 a 85 °C

Versiones

Versiones del USR-N520-H7

El mismo equipo se ofrece con distintas opciones de conectividad. Elegí la que mejor se adapte a la instalación.

Modelo	Conectividad / diferencia	Disponibilidad
USR-N510-H7	1 × RS232/RS485/RS422	Disponible
USR-N520-H7 Esta página	2 × RS232/RS485/RS422	Disponible
USR-N520-H7-6	2 × RS232/RS485	A pedido
USR-N540-H7	4 puertos serie	A pedido
USR-N580-H7	8 × RS485	A pedido

Aplicaciones

Dónde se usa

Dos líneas Modbus

Separar dos buses RS485 de medidores o sensores en un solo equipo.

Equipos mixtos

Conectar a la vez un equipo RS232 y otro RS485 a la red.

Salas de tableros

Concentrar comunicaciones serie con montaje en panel y puesta a tierra.

Galería

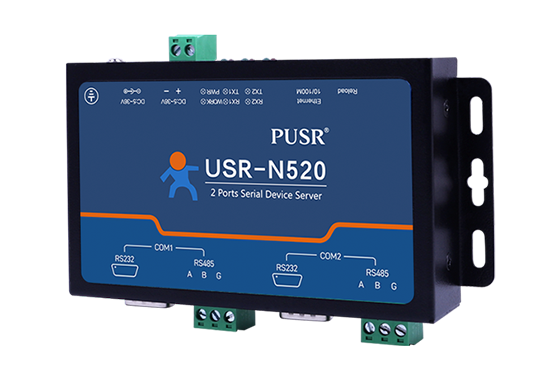

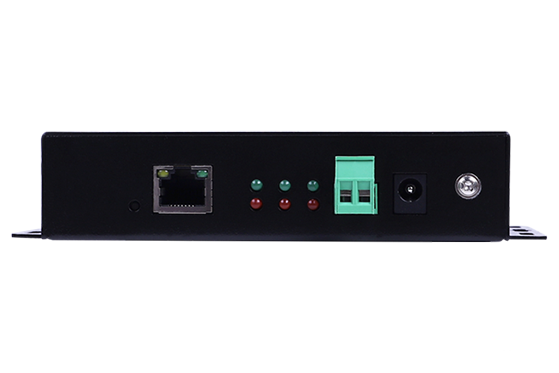

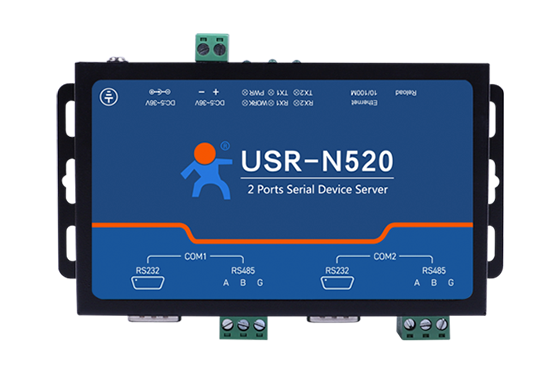

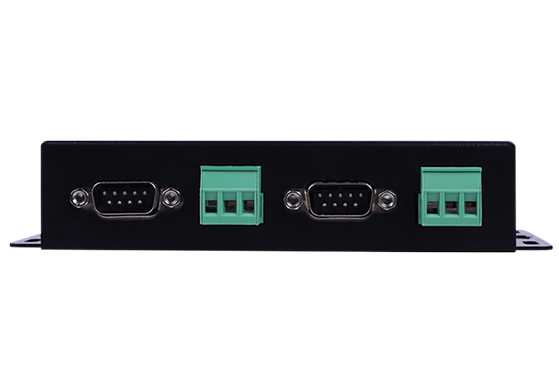

Imágenes del producto

Especificaciones

USR-N520-H7 – Ficha técnica

Parámetro	Valor
Alimentación
Entrada	DC 5.0–36.0 V
Consumo	67 mA @12 V
Interfaces
Ethernet	1 × RJ45 10/100 Mbps, auto MDI/MDIX
Puertos serie	2 · RS232: RXD, TXD, GND, RTS, CTS · RS485: A+, B−, GND
Baud rate	600 – 230.4K bps
Formato	Datos 7/8 · paridad None/Even/Odd
Control de flujo	None, RTS/CTS (solo RS232), XON/XOFF
Pull-up/down RS485	2.2 kΩ
Protección
ESD	IEC 61000-4-2 nivel 4 (aire ±15 kV, contacto ±8 kV)
Surge	IEC 61000-4-5 nivel 3 (±2 kV)
EFT	IEC 61000-4-4 nivel 3 (±2 kV)
Software
Protocolos	IP, TCP, UDP, ARP, ICMP, IPv4, DHCP, DNS · IP estática o DHCP
Funciones	Gateway Modbus, WebSocket, HTTP Client, broadcast UDP
Caché serie	Dinámica: 450 paquetes de 10 bytes o 10 paquetes de 1460 bytes
Caché Ethernet	48 KB
Configuración	Utilidad de PC, página web, comandos AT
Físico
Dimensiones	150 × 98.8 × 30 mm (con borneras y orejas)
Montaje	Panel · tornillo de puesta a tierra
Temperatura	Operación −40 a 85 °C · almacenamiento −40 a 105 °C
Humedad	5–95 % RH sin condensación
Certificaciones	CE, FCC, RoHS
